一、大功率电机导线线径计算
导线线径一般按如下公式计算：
铜线： S= IL / 54.4*U`
铝线： S= IL / 34*U`
式中：
I——大功率电机导线大功率电机中通过的最大电流（A）
L——大功率电机导线的长度（M）
U`——充许的电源降（V）
S——导线的截面积（MM2）
说明：
1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算。

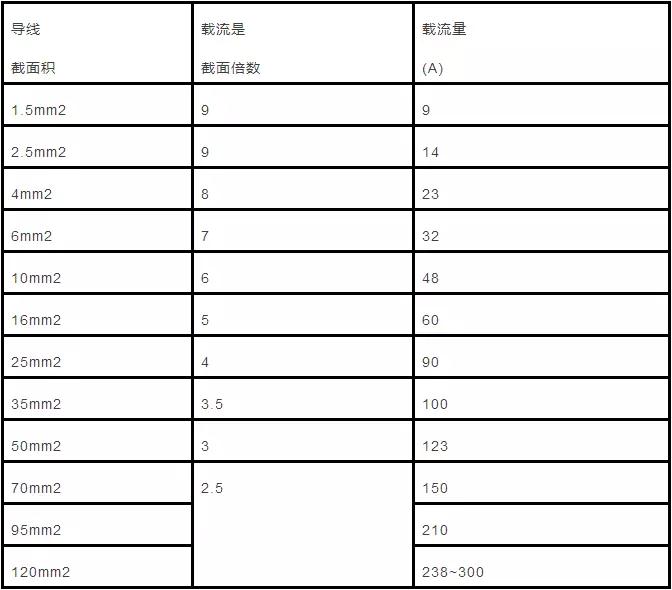

★大功率电机铝芯绝缘导线载流量与截面的倍数关系（25度）

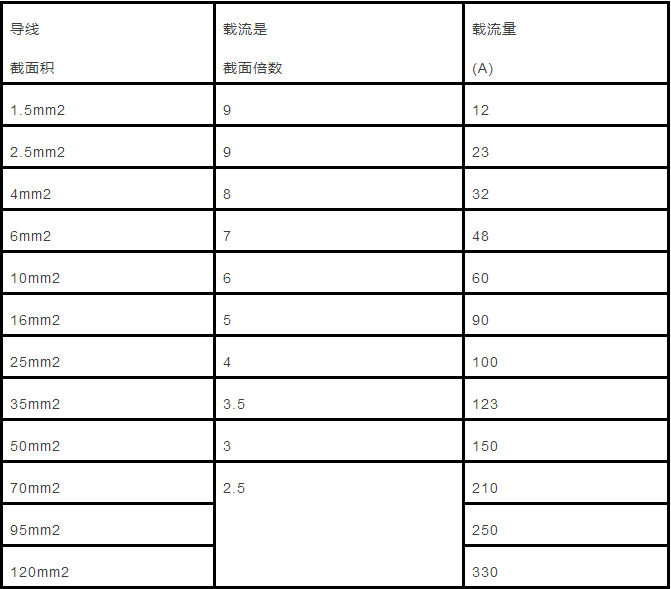

★大功率电机铜芯绝缘导线载流量与截面的倍数关系（25度）
二、载流量
估算口诀：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。
1、“二点五下乘以九，往上减一顺号走”说的是：
2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上大功率电机导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
2、“三十五乘三点五，双双成组减点五”说的是：
35mm”的大功率电机导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。上述口诀是大功率电机铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是大功率电机铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量， 可按25mm2铝线计算横截面积越大，电阻越小，相同电压下通过的电流越大。家庭用电线，一般都是用家庭电路系统布置方法里的经验公式计算。导线的选择以铜芯导线为例，其经验公式为：导线截面（单位为平方毫米）≈I/4(A) 。约1平方毫米截面的铜芯导线的额定载流量≈4A ，2.5平方毫米截面的铜芯导线的额定载流量约为10安。其实大功率电机导线的载流量多大主要要看导线散热条件和布线场所的重要性。 架空敷设导线的散热条件就好些，穿管、埋墙等封闭暗敷导线的散热条件就要差些；多根大功率电机导线比单根导线散热条件差些，一根管里大功率电机导线越多散热越差。同样大小的导线在散热条件好的情况下载流量可以大些，而散热条件差的情况下载流量就要小些。布线场所很重要，安全要求高，载流量就小，不是很重要的场所载流量就大些。上面说的家庭布线大功率电机导线载流量就很小。
严格要求就用大功率电机导线截面积乘以4作为载流量。载流量小，导线就要得多，成本就高。为了降低成本，又保证安全，很多家装在不是封闭布线时就采用导线截面积乘以5倍或者6倍来提高导线的载流量。这也是家庭布线的最大载流量，再大就不能保证家庭电器安全正常的使用了。如果是工业用电，是可以用到导线截面积乘以9倍左右的载流量。用家庭布线经验公式来看2.5平方铜芯导线载流量就是2.5*4是对的，2.5*5也可以，也有用2.5*6的。但是工厂等散热条件好的地方也可以用2.5*9甚至2.5*10 总之，同一导线在不同的条件、不同的要求下是有不同的载流量。下面给个大功率电机导线长期允许载流量表给你参考，它的载流量也是有条件的，而且是最大的。
六、大功率电机铜铝线每千米对应电阻

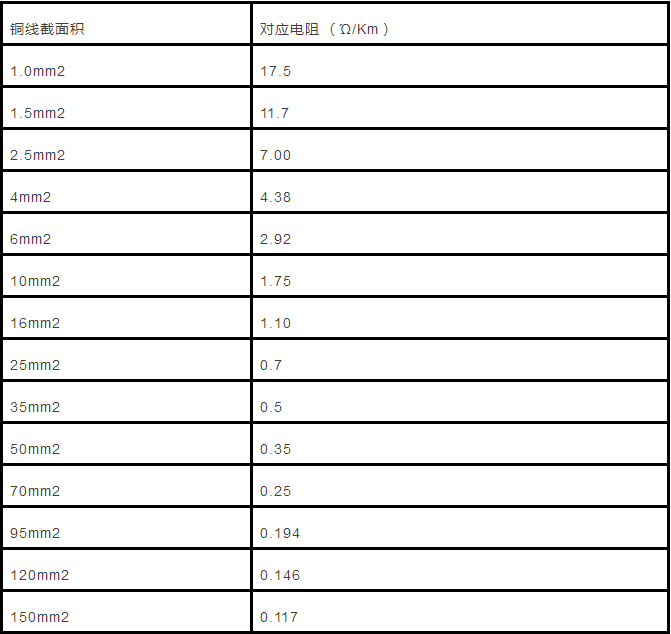

1、大功率电机标称截面积/ (铜芯线）

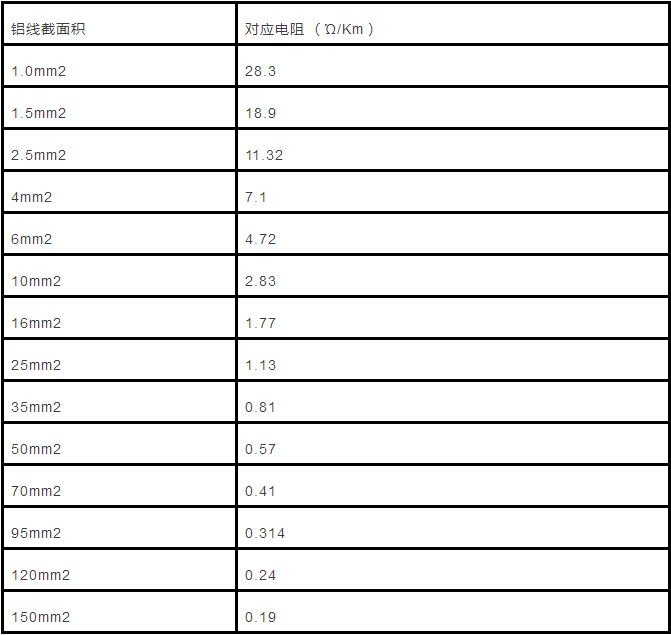

2、大功率电机标称截面积/ (铝芯线）
大功率电机电阻公式：
压降=2X电阻X设备总电流－交流电压＝设备供电电压
R=p*l/s
p—电阻率查表求；
l—电阻长度；
s—与电流垂直的电阻截面面积 两个大功率电机电阻R串联会变大,成为2R，意味着长度增加1倍，电阻值增加1倍,电阻与长度成正比。两个大功率电机电阻R并联,1/2R,横截面积增加1倍，电阻值变为1/2，电阻与截面积成反比。因此：R=pl/S. p=RS/l
金属丝就是一根水管，大功率电机电流就是水管里的小鱼，当水管长时鱼就感觉从这端到那端阻力很大很困难，当然管子越细（截面小）感觉也越运动到另一端更困难。电阻率就是水对鱼的阻力这个性质的常数，无论你管子多长或者多细，水对鱼（电子）的阻力同类水的管子是一样的 铜的电阻率0.0175，铝的电阻率0.026。从载流量上来讲，4平方铜相当于铝线4*0.026/0.0175＝4*1.485＝5.94平方。 但由于铝的耐热性比铜差，所以4平方铜线可用电流能超过6平方铝线。 10平方两芯电缆，温度20时允许载流量为75A，电压降为4.67MV/米 在220V电压下可以带动16.5KW以内的电器截面1平方毫米长度1米的铜芯线在20摄氏度时大功率电机电阻为0.018欧,R=P*L/S(P电阻系数.L长度米.S截面平方毫米)电阻为0.72欧。 220V电压下线损的计算为：P=I2R（p损失功率W，i设备电流，r电缆电阻） 设工作时设备电流为50A，则损失功率为50*2*0.72=72W。
电阻率应为
p=0.0175欧.mm^2/m =1.75*10^-8欧.m
L=6000mm=6m,S=6mm^2
R=pL/S=0.0175*6/6=0.0175欧
R=PL/S
R是大功率电机电阻（单位是Ω），P是该种材料的大功率电机电阻率（铜的电阻率为0.0175 ），L是导体在大功率电机电流方向上的长度（单位是米m)，S是导体垂直于大功率电机电流方向的横截面积（单位是平方米）。重量用M=PV来计算，M是重量（单位是kg千克)P是密度（铜的密度=8.9×10³千克/立方米）V是体积（单位是立方米）。
