一、综述
大功率电机铜芯线的压降与其电阻有关，其电阻计算公式：
20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）
75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）
其压降计算公式（按欧姆定律）：V=R×A
线损是与其使用的压降、电流有关。
其线损计算公式： P=V×A
P-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）
二、大功率电机铜芯线电源线电流计算法
1平方毫米铜电源线的安全载流量－－17A。
1.5平方毫米铜电源线的安全载流量－－21A。
2.5平方毫米铜大功率电机电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A
6平方毫米铜电源线的安全载流量－－48A
10平方毫米铜大功率电机电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A
25平方毫米铜电源线的安全载流量－－120A。
单相负荷按每千瓦4.5A（COS&=1），计算出大功率电机电流后再选导线。
三、大功率电机铜芯线与铝芯线的电流对比法
2.5平方毫米铜芯线等于4平方毫米铝芯线
4平方毫米铜芯线等于6平方毫米铝芯线
6平方毫大功率电机米铜芯线等于10平方毫米铝芯线
<10>
即: 2.5平方毫米铜芯线=<4 5="">20安培=4400 瓦;
4平方毫米铜芯线=<6 5="">30安培=6600 瓦;
6平方毫米铜芯线=<10 5="">50安培=11000 瓦
土方法是大功率电机铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米
就是横截面积（平方毫米）
大功率电机电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了 其标准:
0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...
还有非我国标准如：2.0
大功率电机铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
1、“二点五下乘以九，往上减一顺号走”说的是：2．5mm’及以下的各种截面大功率电机铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
2、“三十五乘三点五，双双成组减点五”，说的是：35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的大功率电机导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”大功率电机导线载流量是其截面积数的2．5倍，依次类推。
3、“条件有变加折算，高温九折铜升级”。上述口诀是大功率电机铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
2.5平方毫大功率电机米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫大功率电机米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的大功率电机电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算。
给你解释一下：就是10平方以下的铝线，平方毫米数乘以5就可以了，要是铜线呢，就升一个档，比如2.5平方的铜线，就按4平方计算.一百以上的都是截面积乘以2，二十五平方以下的乘以4， 三十五平方以上的乘以3， 柒拾和95平方都乘以2.5，这么几句口诀应该很好记吧。 十下五，百上二 二五，三五，四三界 七十，九五二倍半 裸线加一半，铜线升级算 穿管，高温八，九折 说明：
1、“十下五”指大功率电机导线截面在10平方毫米及以下，每1平方毫米安全电流为5安培。
2、“百上二”指大功率电机导线截面在100平方毫米以上，每1平方毫米安全电流为2安培。
3、“二五，三五，四三界”指导线截面在25平方毫米及16平方毫米，每1平方毫米安全电流为4安培。导线截面在35平方毫米和50平方毫米，每1平方毫米安全电流为3安培。
4、“七十，九五二倍半”指大功率电机导线截面在70平方毫米和95平方毫米，每1平方毫米安全电流为2.5安培。 “裸线加一半，铜线升级算”指同截面的裸线，可按绝缘导线乘以1.5倍计算安全电流。同截面的大功率电机铜导线按铝导线大一线号等级计算安全电p=ui42000/220=191A纯电阻性元件。建议用150平方电缆。
1平方塑料绝缘导线安全载流值：
明线──17安，穿钢管：二根──12安，三根──11安，四根──10安，穿塑料管：二根──10安，三根──10安，四根──9安。护二芯──13安，三芯四芯──9.6安。橡胶绝缘线；明线──18安，穿钢管：二根──13安，三根──12安，四根──11安说明：只能作为估算,不是很准确。另外，如果按室内记住电线6平方毫米以下的铜线，每平方大功率电机电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。10米内，大功率电机导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说高楼），一定采用4平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。

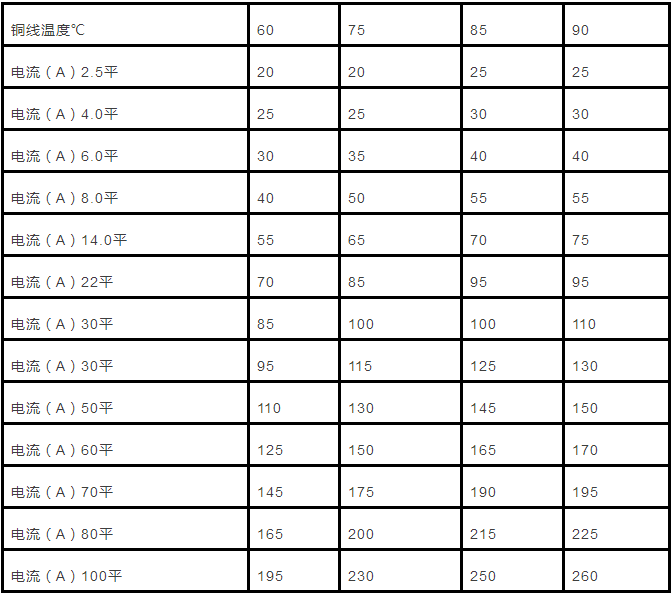

下面是大功率电机铜线在不同温度下的线径和所能承受的最大电流表格。
线径（大约值）（mm2）
