一、先了解大功率电机的两种接线方式
第一种为星形（Y）接法，如图，把大功率电机内部三相定子绕组的Z、X、Y端连接在一起，成为一公共点O，再从始端A、B、C引出三条端线，在接线盒内，分别通入U.V.W三相交流电（380V），提供大功率电机运行电源，适用于3KW及以下的三相异步感应式电动机。 实物图如下：

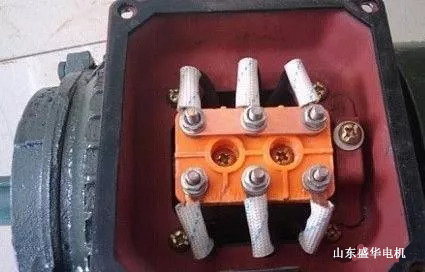

电机实物接线星型接线示意图
第二种为三角形（△）接法，即将三相定子绕组的首尾对应连接，如图第一相绕组的A端与第三相绕组的Z端连接可视为U相，第二绕组B端与第一绕组的X端相连接可为V相，第三绕组C端与第二绕组的Y端相连接可为W相，再通过三条线连入接线盒，分别通入U.V.W三相交流电源（380V），提供给大功率电机运行电源，适用于4kw及以上的三相异步感应式大功率电动机。但对电动机的接线方法应按实际铭牌接线为准。
电机实物三角形接法

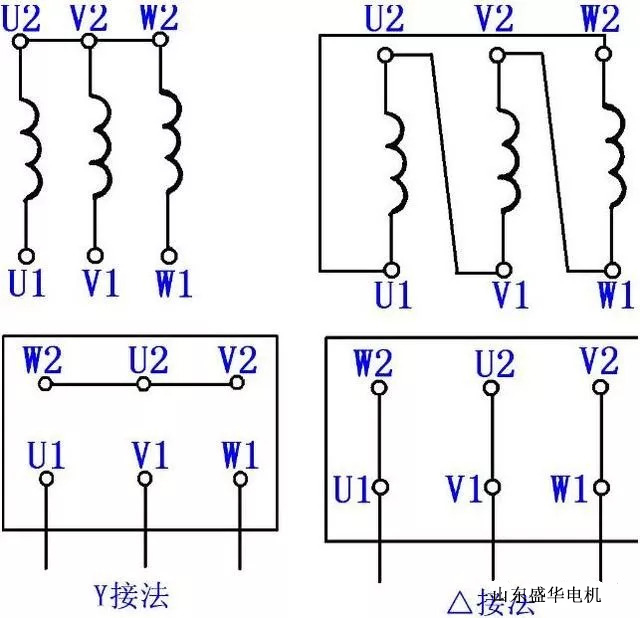

电动机接线简单示意图
图中为什么W2下面不是W1，而是U1呢？其实，就是为了方便接线，如果一一对应的排布，尤其在三角形接线时，会非常不方便。如下图：

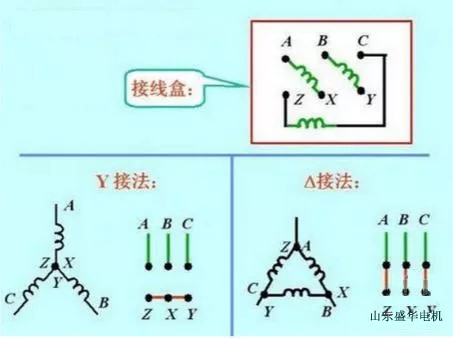

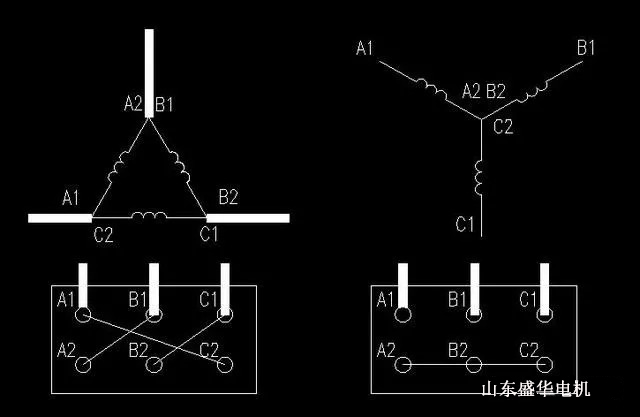

接线盒中六个接线头关系示意图
可以看出，在接三角形时，上面的线交叉了，实际操作中非常困难，也比较不安全，容易造成相间短路。
如上面实物图中我们也看到了，三相大功率电动机的接线盒内有上下两排接线柱，我们通过上面这个“接头关系示意图”来进一步说明它们的关系，暂且把三相绕组这六个接线头分别标记为符号D1 、 D2 、 D3 、 D4 、 D5 、 D6 ，其中 D1 和 D4 、 D2 和 D5 、 D3 和 D6 各为一相，其实就是同一根线的两头而已，每一根线称为一相绕组，三根就称为 A 、 B 、 C 三相绕组。之所以重申这一点，是因为很多人容易被这里绕晕了。
二、220/380V大功率电机如何接线
380V是工业用电电压，220V是家庭用电电压。如果铭牌上标着电压220/380V，接法△／Y，是告知使用者该大功率电动机可以在三相220V电源条件下接成三角接法，在三相380V的电源条件下以星形接法使用，适应两种不同的电压。
如果电源电压是220V，就应接成三角形。如误接成星形，就会使接到每相绕组上的电压由220V下降到220/√3=127V，大功率电动机就会因电压太低起动不起来，如仍承受额定负载，就容易造成过载烧毁。
如果电源电压是380V，就应接成星形，如误接成三角形，每相绕组就会承受380V的电压而造成定子电流增大烧毁绕组。所以正确的接线方式，应能使电动机在正常工作时，所承受的电源电压必须等于或接近于大功率电动机的额定电压。380V的接线方法，有三根相线，没有零线，全是火线，我们已经在上面说明了它的接线方法。家庭220V的则有两根线，一根火线，一根零线，它怎么接到接线盒中的三根接线柱上呢？或者怎么让大功率电机动起来呢？给大家分享两种方法。
第一种：使用单相变频器
变频器控制大功率电机使用起来很方便而且可以设置的很智能，现在市场上有很多单相输入变为三相输出的变频器。下面仅提供两张参考图，大家一看便懂。

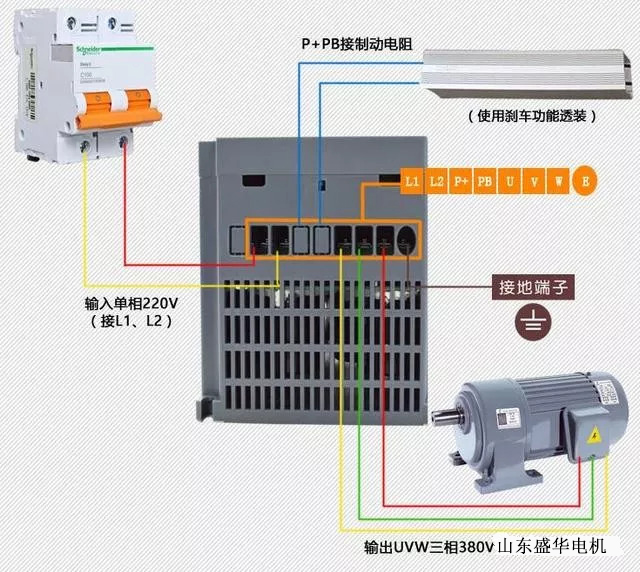

220V输入转380V输出变频器

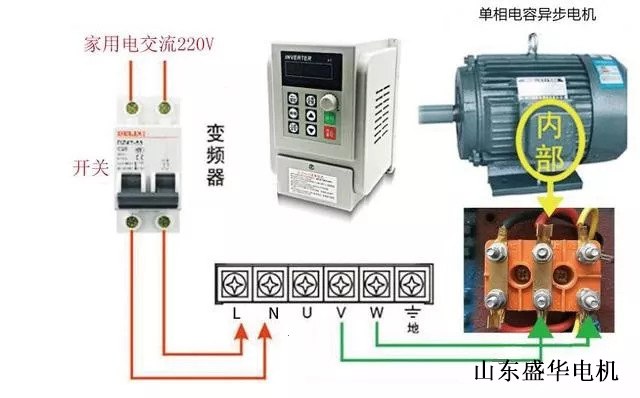

另一种单相变频器实物接线示意图
第二种：增加电容改变接线方式
电机三相供电改为两相供电
单相大功率电动机工作原理：两个在空间互差90度电角度的绕组，产生的磁通轴线在空间也互差90度电角度，再通以不同相位的电流就能产生二相旋转磁场，从而能产生启动转矩使电动机动起来。
三相电机改单相输入的接线方法
1、改时三相绕组的连接方法不动，即原为星接的还为星接，原为角接的还为角接。原与三相电机相接的三个出线端中的任意两个分别与电源两端（L—火线，N—零线）相接，剩余一个先于电容器相接。
2、电容器的另一端与电源的一端相接，与火线相接还是与零线相接，要看需要的转向而定，不同的接法转向是不同的。上图中也分别展示了不同接法下的，实现电机正反转接法。

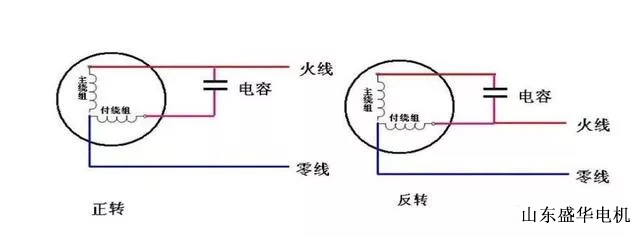

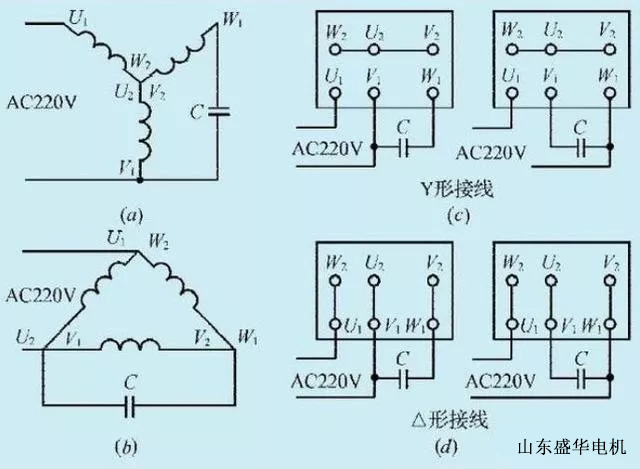

单相输入实现电机正反转接法

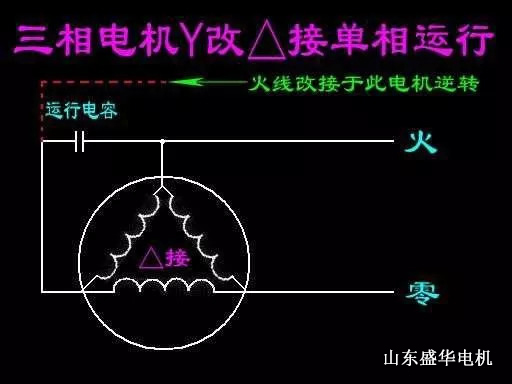

因此，如图中所示，我们将三相电动机中任意二相绕组串联起来作为主绕组，另一相绕组串联上适当的电容作为副绕组，将它们接在同一单相电源上，就会和单相电机一样产生二相旋转磁场，产生起动转矩。

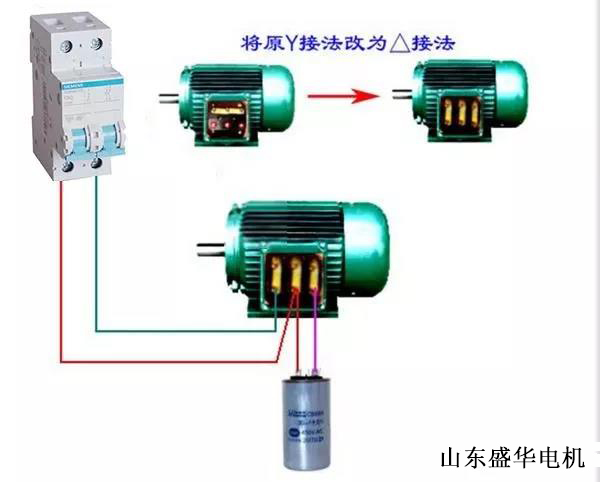

三相电机Y改单相△实物接线图
1.电容容量的计算方法
启动电容和运行电容的计算公式，运行电容的公式：C=1950I/Ucosφ，C为运行电容容量（uf-微法） I是大功率电机额定电流值（A）U是额定电压,既然我们这里是改单相运行，所以额定电压取值是220伏。cosφ是功率因数，很多电机上都有标注，启动电容一般是运行电容的1--4倍。
2.电容容量的经验公式
100W功率对应7微法的容量，也就是说，1KW的电机用70微法左右的电容就可以。这个数值只是个大约数，可以根据自己的负载情况进行调整。
只建议改1.5KW以下的电机，改过以后功率会衰减，不能带重型负载，如果功率稍大于1.5KW，需要再加一个启动电容。

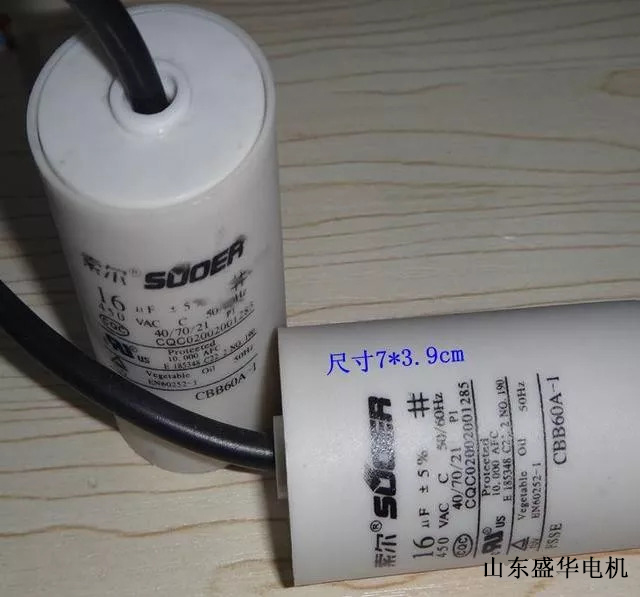

电容实物图
如果实在不会计算电容容量，可以在购买电容时，讲电机铭牌展示给商家，一般商家都有计算公式，能够很方便的计算出您所用电容的容量。
注意：我们看到的220/380标志的大功率电机中，220V也是指三相输入，只不过电压是220V，这个通过一些方式（比如增加接线端子）也可以在家庭用电中实现，即甩出三根电压都是220V的电线。我们本文中介绍的一个重点是，如何实现电机三相输入改单相输入，也就是通过家里的火线和零线就可以让电机运行起来的方法。
